Rechter Gewindedrehhalter für Außengewinde 16x16-16 mm CPT
Bitte Artikel-Variante wählen

Rechter Gewindedrehhalter für Außengewinde 16x16-16 mm CPT
Schaft-QuerschnittWSP GrößeISOB = HLFBestell-Nr. Schraube Gewindeplatte
16 x 16 - 16 mm16SER1616H1616 mm100 mm16 mm:1909700375
20 x 20 - 16 mm16SER2020K1620 mm125 mm20 mm:1909700375
25 x 25 - 16 mm16SER2525M1625 mm150 mm25 mm:1909700375
25 x 25 - 22 mm22SER2525M2225 mm150 mm25 mm:1909700380
Rechter Gewindedrehhalter für Außengewinde 16x16-16 mm CPT
Rechter Gewindedrehhalter für Außengewinde 20x20-16 mm CPT
Rechter Gewindedrehhalter für Außengewinde 25x25-16 mm CPT
Rechter Gewindedrehhalter für Außengewinde 25x25-22 mm CPT


Es gelten unsere Gewährleistungsbestimmungen

Rechter Gewindedrehhalter für Außengewinde 16x16-16 mm CPT

Produktinformationen
Artikelnummer:1909000010
EAN:4250284751952
Gruppe:Rechter Halter
Schaft-Querschnitt: 16 x 16 - 16 mm
WSP Größe: 16
ISO: SER1616H16
B = H: 16 mm
L: 100 mm
F: 16 mm
Bestell-Nr. Schraube Gewindeplatte: :1909700375
Mehr Artikelmerkmale anzeigen

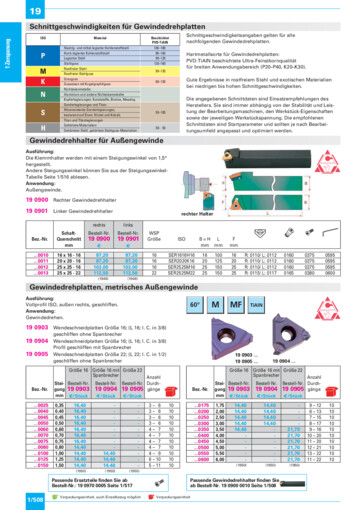

Katalog-Seite als PDF herunterladen
Ausführung:
• Rechter Gewindedrehhalter
• Steigungswinkel von 1,5°

Hinweis:
• Andere Steigungswinkel können Sie aus der Steigungswinkel-Tabelle ablesen

Anwendung:
• Außengewinde

Zubehör:
Passende Gewindedrehplatten für metisches Außengewinde
• Größe 16, Standardprofil finden Sie ab Bestell-Nr. 19 0903 0025.
• Größe 16, mit Spanbrecher finden Sie ab Bestell-Nr. 19 0904 0100.
• Größe 22, Standardprofil finden Sie ab Bestell-Nr. 19 0904 0025.
• Größe 16, Standardprofil im Set finden Sie unter Bestell-Nr. 19 0908 0100
• Größe 16, mit Spanbrecher im Set finden Sie unter Bestell-Nr. 19 0909 0100

Passende Gewindedrehplatten für Zoll-Außengewinde finden Sie ab Bestell-Nr. 19 0910 0011.

Passende Gewindedrehplatten für Trapez-Außengewinde
• Größe 16 finden Sie ab Bestell-Nr. 19 0912 0015
• Größe 22 finden Sie ab Bestell-Nr. 19 0913 0040

Passende Gewindedrehplatten für NPT-Außengewinde finden Sie ab Bestell-Nr. 19 0914 0115.

Passende Gewindedrehplatten für Rund-Außengewinde finden Sie ab Bestell-Nr. 19 0915 0006.

Passende Gewindedrehplatten Teilprofil-Außengewinde
• 55° finden Sie ab 19 0916 0100
• 60° finden Sie ab 19 0917 0100

Weitere Artikelvarianten
1909000010 ima122086.jpg RechterGewindedrehhalterfuerAussengewinde16x16-16mmCPT
Rechter Gewindedrehhalter für Außengewinde 16x16-16 mm CPT
Artikelnummer: 1909000010
  • Schaft-Querschnitt16 x 16 - 16 mm
  • WSP Größe16
  • ISOSER1616H16
  • B = H16 mm
  • L100 mm
  • F16 mm
  • Bestell-Nr. Schraube Gewindeplatte:1909700375
  • mehr Details
Rechter Gewindedrehhalter für Außengewinde 16x16-16 mm CPT

1909000010 ima122086.jpg RechterGewindedrehhalterfuerAussengewinde16x16-16mmCPT

pro

pro
1909000011 ima122086.jpg RechterGewindedrehhalterfuerAussengewinde20x20-16mmCPT
Rechter Gewindedrehhalter für Außengewinde 20x20-16 mm CPT
Artikelnummer: 1909000011
  • Schaft-Querschnitt20 x 20 - 16 mm
  • WSP Größe16
  • ISOSER2020K16
  • B = H20 mm
  • L125 mm
  • F20 mm
  • Bestell-Nr. Schraube Gewindeplatte:1909700375
  • mehr Details
Rechter Gewindedrehhalter für Außengewinde 20x20-16 mm CPT

1909000011 ima122086.jpg RechterGewindedrehhalterfuerAussengewinde20x20-16mmCPT

pro

pro
1909000012 ima122086.jpg RechterGewindedrehhalterfuerAussengewinde25x25-16mmCPT
Rechter Gewindedrehhalter für Außengewinde 25x25-16 mm CPT
Artikelnummer: 1909000012
  • Schaft-Querschnitt25 x 25 - 16 mm
  • WSP Größe16
  • ISOSER2525M16
  • B = H25 mm
  • L150 mm
  • F25 mm
  • Bestell-Nr. Schraube Gewindeplatte:1909700375
  • mehr Details
Rechter Gewindedrehhalter für Außengewinde 25x25-16 mm CPT

1909000012 ima122086.jpg RechterGewindedrehhalterfuerAussengewinde25x25-16mmCPT

pro

pro
1909000013 ima122086.jpg RechterGewindedrehhalterfuerAussengewinde25x25-22mmCPT
Rechter Gewindedrehhalter für Außengewinde 25x25-22 mm CPT
Artikelnummer: 1909000013
  • Schaft-Querschnitt25 x 25 - 22 mm
  • WSP Größe22
  • ISOSER2525M22
  • B = H25 mm
  • L150 mm
  • F25 mm
  • Bestell-Nr. Schraube Gewindeplatte:1909700380
  • mehr Details
Rechter Gewindedrehhalter für Außengewinde 25x25-22 mm CPT

1909000013 ima122086.jpg RechterGewindedrehhalterfuerAussengewinde25x25-22mmCPT

pro

pro


Alle Preise verstehen sich inkl. der gesetzl. MwSt und zzgl. evtl. Versand.

Zubehör
1909030025 ima122152.jpg Gewindedrehplatte16ER035mm60°TiALNCPT
Gewindedrehplatte 16 ER 0,35 mm 60° TiALN CPT
Artikelnummer: 1909030025
  • Steigung0,35 mm
  • Anzahl Durchgänge3 – 6
Gewindedrehplatte 16 ER 0,35 mm 60° TiALN CPT

1909030025 ima122152.jpg Gewindedrehplatte16ER035mm60°TiALNCPT

pro

pro
1909040100 ima125437.jpg Gewindedrehplatte16ER10060°TiALNCPT
Gewindedrehplatte 16 ER 1,00, 60°, TiALN, CPT
Artikelnummer: 1909040100
  • Steigung1,00 mm
  • Anzahl Durchgänge4 – 9
Gewindedrehplatte 16 ER 1,00, 60°, TiALN, CPT

1909040100 ima125437.jpg Gewindedrehplatte16ER10060°TiALNCPT

pro

pro
1909050350 ima122152.jpg Gewindedrehplatte22ER350ISO60°TiALNCPT
Gewindedrehplatte 22 ER 3,50 ISO 60° TiALN CPT
Artikelnummer: 1909050350
  • Steigung3,50 mm
  • Anzahl Durchgänge9 – 16
Gewindedrehplatte 22 ER 3,50 ISO 60° TiALN CPT

1909050350 ima122152.jpg Gewindedrehplatte22ER350ISO60°TiALNCPT

pro

pro
1909080100 ima124576.jpg Gewindedrehplatten-Set10-teiligGroesse1610-20CPT
Gewindedrehplatten-Set 10-teilig Größe 16 1,0 - 2,0 CPT
Artikelnummer: 1909080100
  • GrößeER 10-teilig
  • Satzinhalt Steigungje 2 Stück 1,00 – 1,25 – 1,50 – 1,75 – 2,00 mm
Gewindedrehplatten-Set 10-teilig Größe 16 1,0 - 2,0 CPT

1909080100 ima124576.jpg Gewindedrehplatten-Set10-teiligGroesse1610-20CPT

pro

pro
1909090100 ima124576.jpg Gewindedrehplatten-Set10-teiligGroesse16mitSpanbrecher10-20CPT
Gewindedrehplatten-Set 10-teilig Größe 16 mit Spanbrecher 1,0 - 2,0 CPT
Artikelnummer: 1909090100
  • GrößeER 10-teilig
  • Satzinhalt Steigungje 2 Stück 1,00 – 1,25 – 1,50 – 1,75 – 2,00 mm
Gewindedrehplatten-Set 10-teilig Größe 16 mit Spanbrecher 1,0 - 2,0 CPT

1909090100 ima124576.jpg Gewindedrehplatten-Set10-teiligGroesse16mitSpanbrecher10-20CPT

pro

pro
1909100011 ima122152.jpg Gewindedrehplatte16ER110GaengeZoll55°TiALNCPT
Gewindedrehplatte 16 ER 11,0 Gänge/ Zoll 55° TiALN CPT
Artikelnummer: 1909100011
  • Steigung11,0 Gänge/Zoll
  • WSP Größe16
  • Anzahl Durchgänge6 – 14
Gewindedrehplatte 16 ER 11,0 Gänge/ Zoll 55° TiALN CPT

1909100011 ima122152.jpg Gewindedrehplatte16ER110GaengeZoll55°TiALNCPT

pro

pro
1909120015 ima122154.jpg Gewindedrehplatte16ER15mm30°TiALNCPT
Gewindedrehplatte 16 ER 1,5 mm 30° TiALN CPT
Artikelnummer: 1909120015
  • Steigung1,5 mm
  • WSP Größe16
  • Anzahl Durchgänge6 – 9
Gewindedrehplatte 16 ER 1,5 mm 30° TiALN CPT

1909120015 ima122154.jpg Gewindedrehplatte16ER15mm30°TiALNCPT

pro

pro
1909130040 ima122154.jpg Gewindedrehplatte22ER40mm30°TiALNCPT
Gewindedrehplatte 22 ER 4,0 mm 30° TiALN CPT
Artikelnummer: 1909130040
  • Steigung4,0 mm
  • WSP Größe22
  • Anzahl Durchgänge13 – 16
Gewindedrehplatte 22 ER 4,0 mm 30° TiALN CPT

1909130040 ima122154.jpg Gewindedrehplatte22ER40mm30°TiALNCPT

pro

pro
1909140115 ima122152.jpg Gewindedrehplatte16ER115mm60°TiALNCPT
Gewindedrehplatte 16 ER 11,5 mm 60° TiALN CPT
Artikelnummer: 1909140115
  • Steigung11,5 Gänge/Zoll
  • WSP Größe16
  • Anzahl Durchgänge6 – 14
Gewindedrehplatte 16 ER 11,5 mm 60° TiALN CPT

1909140115 ima122152.jpg Gewindedrehplatte16ER115mm60°TiALNCPT

pro

pro
1909150006 ima122155.jpg Gewindedrehplatte16ER60mmTiALNCPT
Gewindedrehplatte 16 ER 6,0 mm TiALN CPT
Artikelnummer: 1909150006
  • Steigung6,0 Gänge/Zoll
  • WSP Größe16
  • Anzahl Durchgänge10 – 20
Gewindedrehplatte 16 ER 6,0 mm TiALN CPT

1909150006 ima122155.jpg Gewindedrehplatte16ER60mmTiALNCPT

pro

pro
1909160100 ima122152.jpg GewindedrehplatteTeilprofil55°16ER050-15mmTiALNCPT
Gewindedrehplatte Teilprofil 55° 16 ER 0,50 - 1,5 mm TiALN CPT
Artikelnummer: 1909160100
  • Steigung0,50 – 1,5 mm, 48 – 16 Gänge/Zoll
  • WSP Größe16
Gewindedrehplatte Teilprofil 55° 16 ER 0,50 - 1,5 mm TiALN CPT

1909160100 ima122152.jpg GewindedrehplatteTeilprofil55°16ER050-15mmTiALNCPT

pro

pro
1909170200 ima122152.jpg GewindedrehplatteTeilprofil60°16ER175-30mmTiALNCPT
Gewindedrehplatte Teilprofil 60° 16 ER 1,75 - 3,0 mm TiALN CPT
Artikelnummer: 1909170200
  • Steigung1,75 – 3,0 mm, 14 – 8 Gänge/Zoll
  • WSP Größe16
Gewindedrehplatte Teilprofil 60° 16 ER 1,75 - 3,0 mm TiALN CPT

1909170200 ima122152.jpg GewindedrehplatteTeilprofil60°16ER175-30mmTiALNCPT

pro

pro
1909190100 ima130369.jpg EinstechplattefuerSeegerringeDIN40116ER100mmTiNCPT
Einstechplatte für Seegerringe DIN 401 16 ER 1,00 mm TiN CPT
Artikelnummer: 1909190100
  • Stechbreite W1,00 mm
  • Breite Seegerring0,80 mm
  • T1,40 mm
  • I. C.3/8
  • U-PlatteAE16-0
  • WSP Größe16
  • Vorschub f = mm/U0,05 – 0,2
  • mehr Details
Einstechplatte für Seegerringe DIN 401 16 ER 1,00 mm TiN CPT

1909190100 ima130369.jpg EinstechplattefuerSeegerringeDIN40116ER100mmTiNCPT

pro

pro
1909200100 ima124577.jpg EinstechplattefuerSeegerringeDIN40116ERimSet7-teilig10-225TiNCPT
Einstechplatte für Seegerringe DIN 401 16 ER im Set 7-teilig 1,0-2,25 TiN CPT
Artikelnummer: 1909200100
  • GrößeAE – 1
  • Inhalt-Stechbreiteje 1 Stück 1,00 – 1,20 – 1,40 – 1,70 – 1,95 – 2,25 Unterlagsplatte AE 16 – 0
  • WSP Größe16
Einstechplatte für Seegerringe DIN 401 16 ER im Set 7-teilig 1,0-2,25 TiN CPT

1909200100 ima124577.jpg EinstechplattefuerSeegerringeDIN40116ERimSet7-teilig10-225TiNCPT

pro

pro
1909600005 ima131416.jpg KorrekturplattefuerAussengewindedrehhalterAE16-15CPT
Korrekturplatte für Außengewindedrehhalter AE16 -1,5 CPT
Artikelnummer: 1909600005
  • GrößeAE – -0,5 mm
Korrekturplatte für Außengewindedrehhalter AE16 -1,5 CPT

1909600005 ima131416.jpg KorrekturplattefuerAussengewindedrehhalterAE16-15CPT

pro

pro
1909610005 ima131416.jpg KorrekturplattefuerAussengewindedrehhalterAE22-15CPT
Korrekturplatte für Außengewindedrehhalter AE22 -1,5 CPT
Artikelnummer: 1909610005
  • GrößeAE – -0,5 mm
Korrekturplatte für Außengewindedrehhalter AE22 -1,5 CPT

1909610005 ima131416.jpg KorrekturplattefuerAussengewindedrehhalterAE22-15CPT

pro

pro
1909670100 ima125858.jpg Korrekturplatten-Set5-teiligPlattengroesse16CPT
Korrekturplatten-Set 5-teilig Plattengröße 16 CPT
Artikelnummer: 1909670100
  • GrößeAK
  • Satzinhaltje 1 Stück AE+4,5 +3,5 +2,5 +0,5 -1,5; je 1 Stück Al +4,5 +3,5 +2,5 +0,5 -1,5
Korrekturplatten-Set 5-teilig Plattengröße 16 CPT

1909670100 ima125858.jpg Korrekturplatten-Set5-teiligPlattengroesse16CPT

pro

pro
1909680100 ima125858.jpg Korrekturplatten-Set5-teiligPlattengroesse22CPT
Korrekturplatten-Set 5-teilig Plattengröße 22 CPT
Artikelnummer: 1909680100
  • GrößeAK
  • Satzinhaltje 1 Stück AE+4,5 +3,5 +2,5 +0,5 -1,5; je 1 Stück Al +4,5 +3,5 +2,5 +0,5 -1,5
Korrekturplatten-Set 5-teilig Plattengröße 22 CPT

1909680100 ima125858.jpg Korrekturplatten-Set5-teiligPlattengroesse22CPT

pro

pro
1909700110 ima525067.jpg Unterlegplatte
Unterlegplatte
Artikelnummer: 1909700110
  • BezeichnungUnterlegplatte
Unterlegplatte

1909700110 ima525067.jpg Unterlegplatte

pro

pro
1909700595 ima525062.jpg Schluessel
Schlüssel
Artikelnummer: 1909700595
  • BezeichnungSchlüssel
Schlüssel

1909700595 ima525062.jpg Schluessel

pro

pro
1909700160 ima525082.jpg SchraubefuerUnterlegplatte
Schraube für Unterlegplatte
Artikelnummer: 1909700160
  • BezeichnungSchraube für Unterlegplatte
Schraube für Unterlegplatte

1909700160 ima525082.jpg SchraubefuerUnterlegplatte

pro

pro
1909700375 ima525085.jpg SchraubefuerGewindeplatte
Schraube für Gewindeplatte
Artikelnummer: 1909700375
  • BezeichnungSchraube für Gewindeplatte
Schraube für Gewindeplatte

1909700375 ima525085.jpg SchraubefuerGewindeplatte

pro

pro


Alle Preise verstehen sich inkl. der gesetzl. MwSt und zzgl. evtl. Versand.

Kunden kauften auch

pro
Schleifgewebe Blattware, KK114F, Körnung 180, VSM
Körnung180 Verpackungseinheit50 Stück, auch Einzelbezug möglich • Dicht gewebtes Baumwollgewebe mit gleichmäßig gestreutem, kunstharzgebundenem Normalkorund (A)• Vorwiegend zum Handschleifen• Blattgröße 230 x 280 mm• Universell einsetzbar• Lange Standzeit• Geschmeidige Qualität, öl- und petroleumfest• Fadengerades ReißverhaltenAbb. zeigt Gruppenbild, Lieferung 1 Stück Blattware.

pro
Flachgreifer aus Oxit mit Gewindebuchse 40 mm IMATEC
D-Ø40 mm d10 mm d1 ØM5 mm L18,0 mm l8,0 mm Gewindelänge8 mm Gewicht60 g Mindesthaftkraft125 Nmehr Details Bei Greifermagneten handelt es sich um Magnetsysteme, die aufgrund ihres Aufbaus nur eine Haftfläche haben.Diese Aufbauform macht es möglich, die räumliche Wirkung des Magnetfeldes zu begrenzen, so dass es nicht zu einer Aufmagnetisierung des gesamten, mit dem Greifermagneten in Berührung stehenden Werkstückes oder des Maschinenelementes kommt.Ausführung:• Mit Gewindebuchse• Oberfläche verzinkt• Einsatztemperatur bis 200 °CBefestigung:•EinschraubenHinweis:Weitere Größen auf Anfrage.

pro
Gewindedrehplatte Teilprofil 60° 16 ER 1,75 - 3,0 mm TiALN CPT
Steigung1,75 – 3,0 mm, 14 – 8 Gänge/Zoll WSP Größe16 Ausführung: • Gewindedrehplatte Größe 16; (L 16; I. C. in 3/8) • Teilprofil ISO • Außen rechts • Geschliffen Anwendung: • Gewindedrehen Teilprofil 60° Zubehör: Passende rechte Gewindedrehhalter finden Sie ab Bestell-Nr. 19 0900 0010. Passende linke Gewindedrehhalter finden Sie ab Bestell-Nr. 19 0901 0010.

pro
Stöpsel-Paar für Bügelgehörschützer E·A·R Caps 200, 3M
ModellErsatzstöpsel (Paar) Bügelgehörschützer mit gutem Tragekomfort. • Pegelbereich: hoch 27 dB(A), mittel 19 dB(A), tief 17 dB(A) • SNR-Wert: 23 dB(A)

pro
Wendeschneidplatte DCGT11T304FN-AL K10 N10 HM poliert, IMATEC
BearbeitungsartSchlichten bis mittlere Bearbeitung FormDCGT Größe11T3 Radius04 SPFFN-AL SorteK10 K GussLU N AluLU QualitätN10 AusführungHartmetall poliert Vorschub f0,1-0,3 mm/U Schnitttiefe ap0,4-4,0 mmmehr Details Legende: KS = kontinuierlicher Schnitt LU = leicht unterbrochener Schnitt SU = stark unterbrochener Schnitt Ausführung: HM = Hartmetall Cer. = Cermet CBN = kubisches Bornitrid Die angegebenen Schnittdaten sind Einsatzempfehlungen des Herstellers und müssen je nach Bearbeitungsumfeld angepasst werden. Die Schnittparameter bei den Wendeplatten Uni sind Startwerte für Stahl.


Alle Preise verstehen sich inkl. der gesetzl. MwSt und zzgl. evtl. Versand.

Herstellerinformation

Keine weiteren Herstellerinformationen vorhanden.

Persönlich gut beraten

Sie benötigen eine kostenlose Beratung, dann rufen Sie uns an oder schicken Sie eine E-Mail:

Persönlich gut beraten

Ulm:
Herr Stephan Unseld
Telefon (0731) 4 98-705
stephan.unseld@nagel-gruppe.de

Freiburg:
Frau Bettina Backhaus
Telefon (0761) 51 502-41
bettina.backhaus@nagel-gruppe.de

Oberndorf:
Herr Jan Kieven
Telefon (07423) 92 00 70 10
jan.kieven@nagel-gruppe.de

Oberkochen:
Herr Jochen Weber
Telefon (07364) 294-51
jochen.weber@owema.de

Bielefeld:
Herr Raphael Nasionek
Telefon (0521) 9 32 14-28
r.nasionek@bremicker.com

Jena:
Herr Steffen Zanger
Telefon (03641) 63 47 15-4
steffen.zanger@jewema.com


Bestellapp mit Scanfunktion








Datenschutz
